Cabine ENEL DG2092 fuori standard in cemento
Cabine ENEL DG2092 fuori standard in cemento: soluzioni su misura per ogni esigenza
Cabine ENEL DG2092 fuori standard in cemento resistenti e affidabili
Le cabine ENEL DG2092 fuori standard in cemento rappresentano la soluzione ideale per chi necessita di strutture robuste, sicure e conformi alle normative vigenti. Realizzate con materiali di alta qualità, queste cabine prefabbricate garantiscono elevate prestazioni in termini di resistenza agli agenti atmosferici e protezione delle apparecchiature elettriche.
Scopri di più sulle nostre Cabine ENEL DG2092 fuori standard in cemento
Le cabine ENEL DG2092 fuori standard in cemento sono progettate per rispondere a specifiche esigenze tecniche e dimensionali, offrendo una soluzione personalizzata per ogni tipo di installazione. Costruite con un’attenzione particolare alla durabilità e alla sicurezza, queste cabine prefabbricate sono ideali per il settore industriale, civile e infrastrutturale.
Il processo produttivo garantisce la massima qualità, con strutture prefabbricate realizzate in conformità con le normative ENEL DG2092. Grazie all’impiego di calcestruzzo armato, le cabine assicurano un’elevata resistenza meccanica e un’ottima protezione contro fattori esterni come urti, intemperie e variazioni termiche.
Normative di Riferimento
La cabina prefabbricata è realizzata in conformità con le seguenti leggi e normative tecniche:
- Legge 5 Novembre 1971, n° 1086 – Norme per le opere in conglomerato cementizio armato, normale e precompresso.
- Legge 2 Febbraio 1974, n° 64 – Norme per le costruzioni in zone sismiche.
- D.M. 03/12/1987 – Norme tecniche per costruzioni prefabbricate.
- Legge 22 Febbraio 2001, n° 36 – Norme sull’esposizione ai campi elettromagnetici.
- DPCM 8 Luglio 2003 – Limiti di esposizione ai campi magnetici a 50 Hz.
- D.M. 16 Febbraio 2007 – Normative di sicurezza.
- D.M. 14 Gennaio 2008 – Norme tecniche per le costruzioni.
- Circolare 2 Febbraio 2009, n° 617 – Applicazione delle norme tecniche per le costruzioni.
- Normative CEI: CEI EN 62271-202, CEI 7-6, CEI 11-1, CEI 11-35, CEI 0-16, CEI EN 60529 (protezione IP).
- Tabelle ENEL DG2092: DG 2092, DD 2202, DS 918-919, DS 926-927, DS 988, DS 3055, DY 3016, DY 3021.
Destinazione d’Uso
Le cabine prefabbricate a pannelli sono di proprietà dell’utente e servono per:
- Fornitura di energia in media tensione (MT) per impianti privati di grandi dimensioni (oltre 200 kW).
- Trasformazione dell’energia prodotta da impianti a fonte rinnovabile.
Date le dimensioni considerevoli, queste cabine vengono assemblate in loco e generalmente suddivise in tre locali:
- Locale ENEL DG2092: Accessibile solo all’ente fornitore per la derivazione della MT.
- Locale Misure: Controllo dei consumi, accessibile sia all’utente che a ENEL.
- Locale Utente: Contiene i quadri elettrici ed è accessibile solo all’utente.
Composizione della Cabina

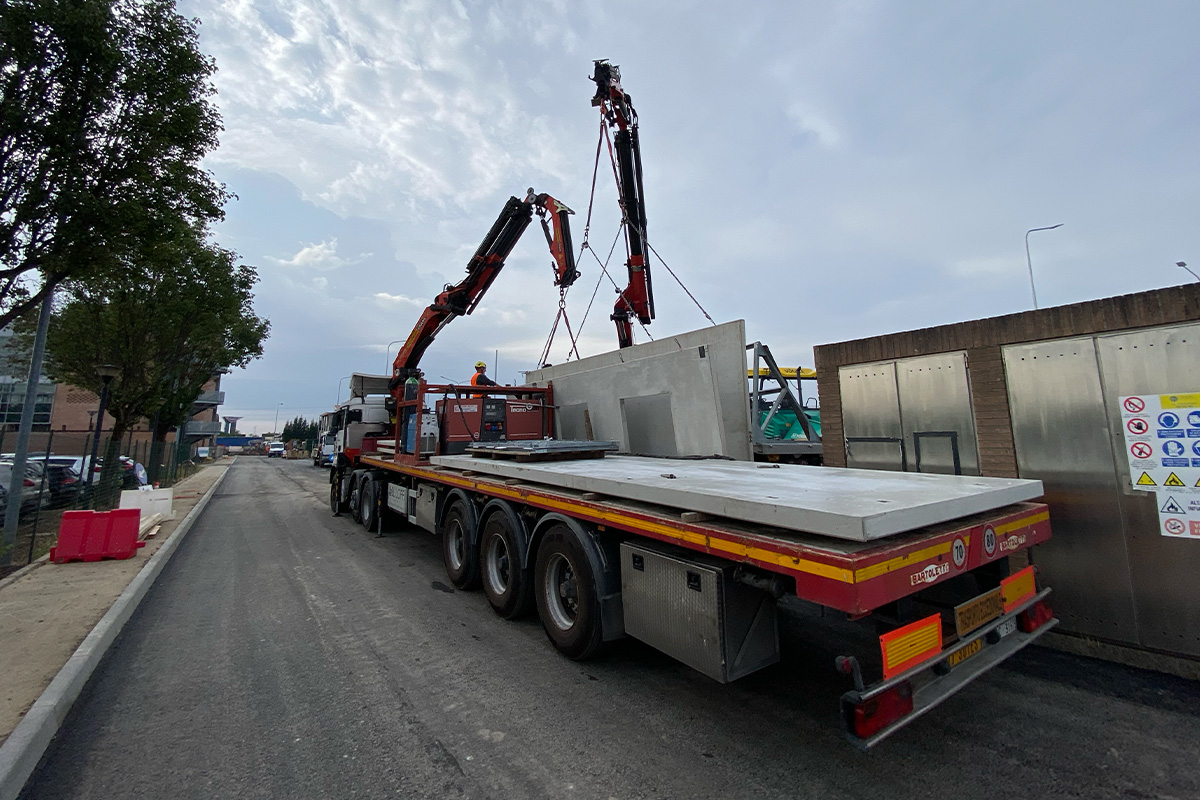

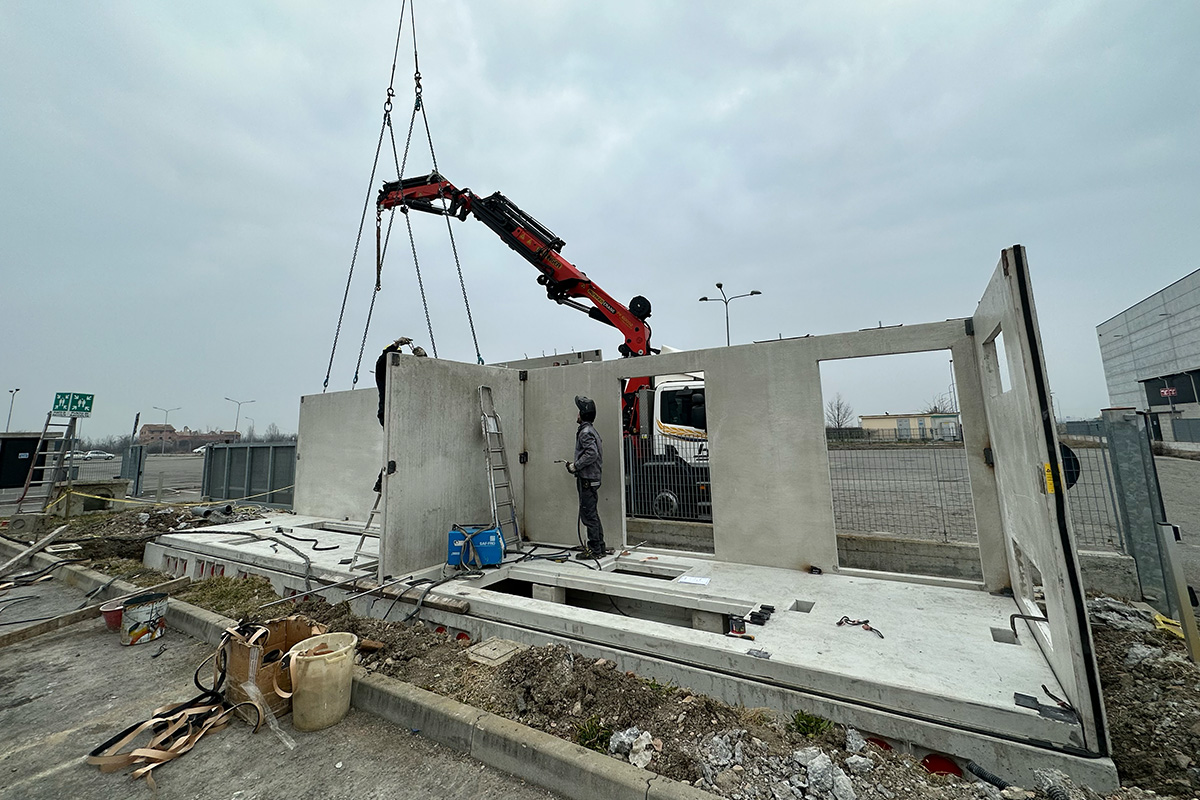

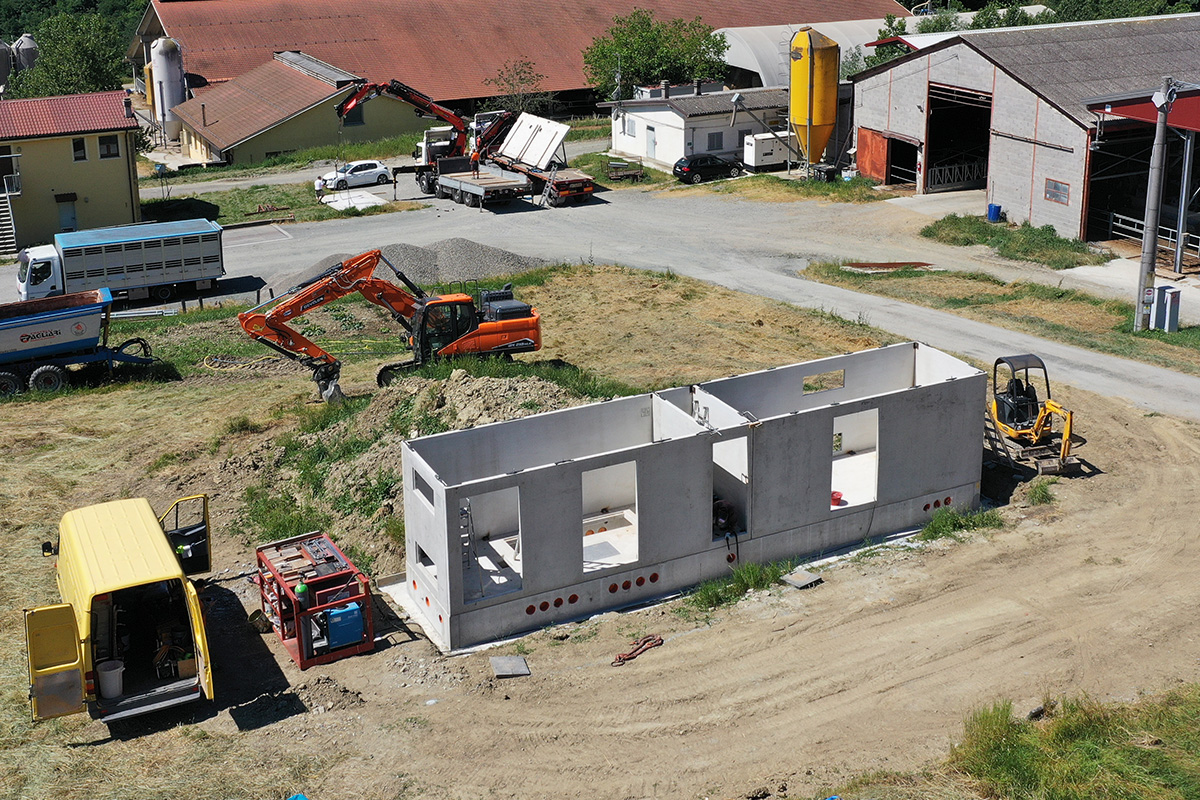

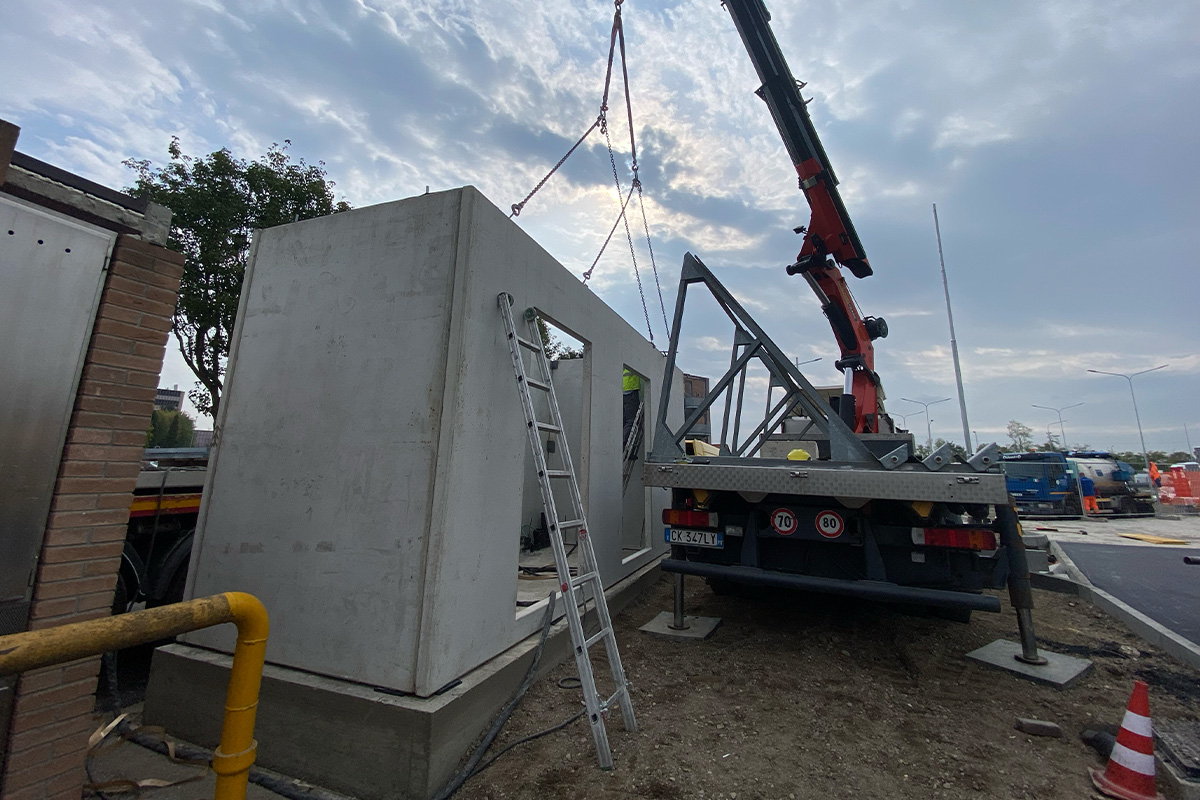

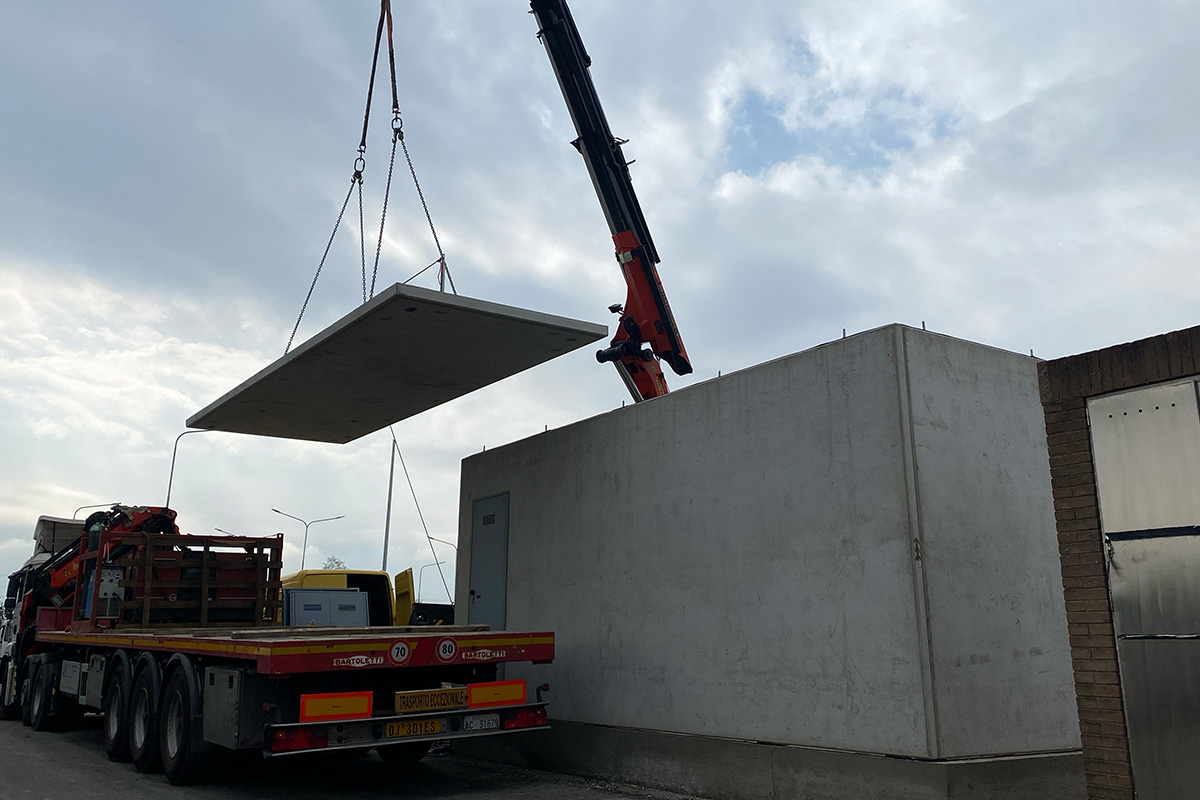

La cabina è composta da elementi prefabbricati in cemento armato vibrato (C.A.V.), prodotti in stabilimento e assemblati in cantiere.
- Basamento a vasca di fondazione con preforature per i cavidotti.
- Pareti in C.A.V. di spessore minimo 9 cm, con eventuali divisori dello stesso spessore.
- Soletta intermedia (pavimento) con spessore 12 cm.
- Copertura a due falde con pendenza del 2%, spessore minimo 12 cm.
Dopo il montaggio, vengono completate le finiture: infissi, sigillatura, impermeabilizzazione e tinteggiatura.
Dettagli Tecnici dei Componenti

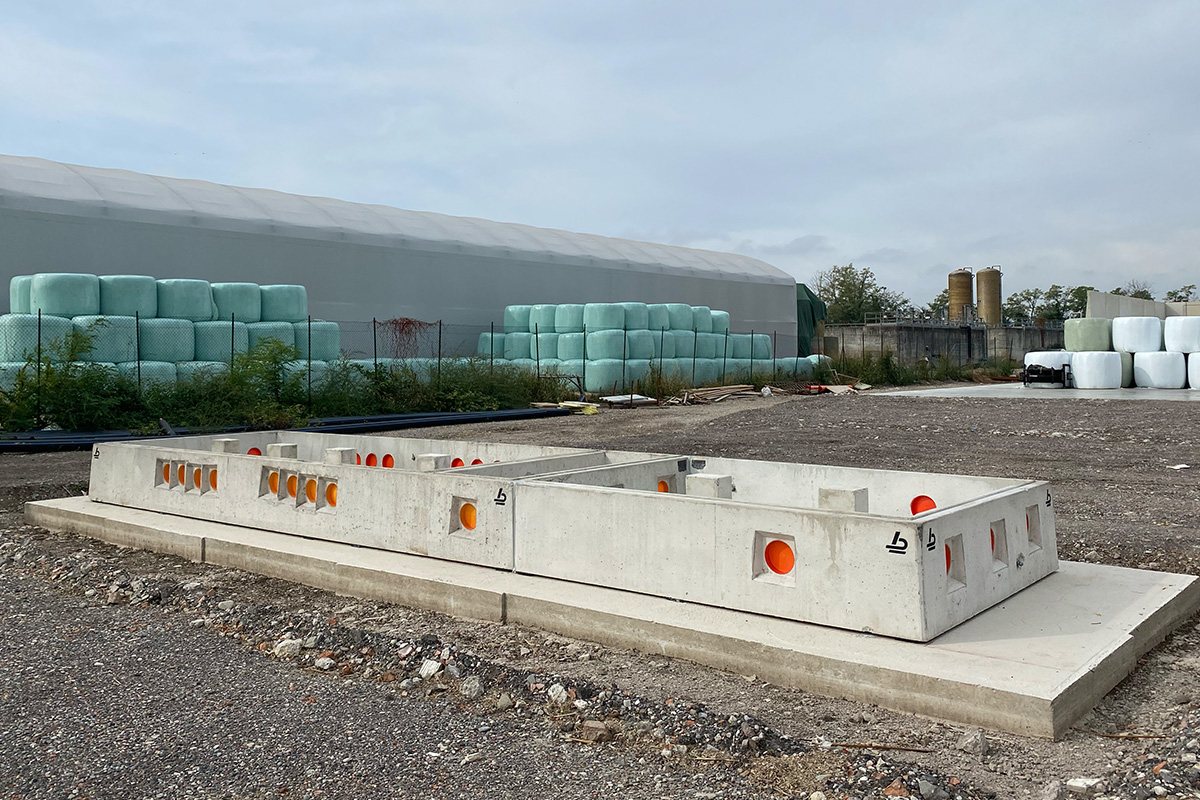

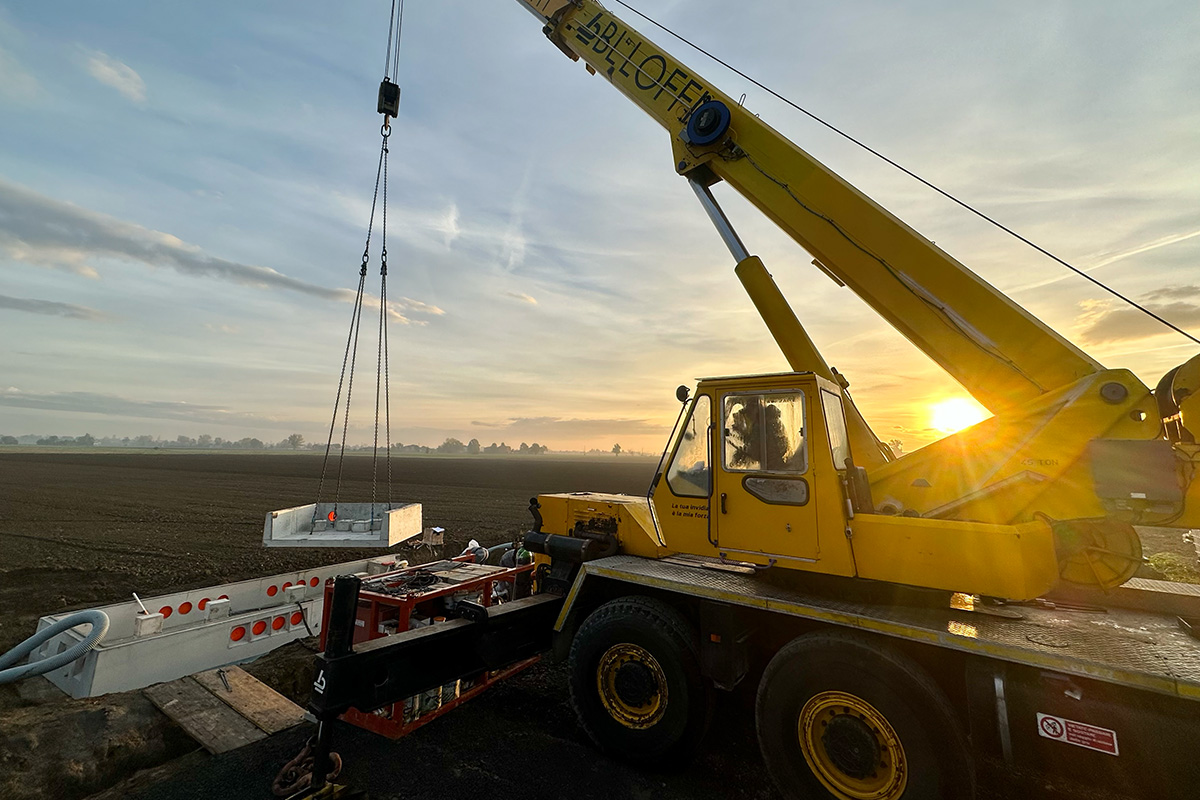

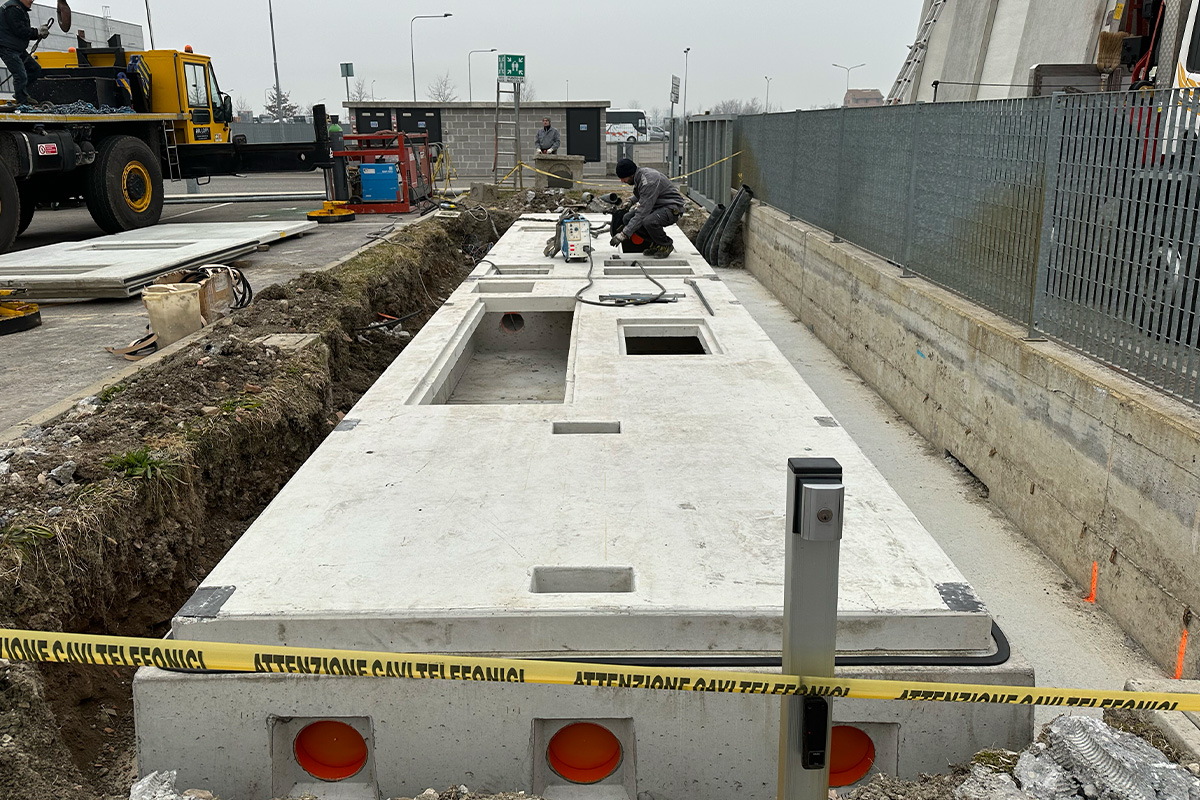

Basamento di Fondazione:
- Altezza esterna 65 cm, interna 51 cm.
- Spessore medio 13 cm con rivestimento in calcestruzzo di 30 mm.
- Fori Ø200 mm con flange in polietilene a tenuta stagna.
- Tenuta conforme alla norma CEI 11-1 per contenimento di fuoriuscite d’olio del trasformatore (capacità 600 litri).
Tamponamenti Verticali:
- Spessore 9 cm, lisci su entrambi i lati.
- Doppia armatura conforme al D.M. 14/01/2008 e alla Circolare 02/02/2009 n° 617.
- Predisposizione per il passaggio cavi (ø80 mm minimo) in materiale plastico.
Soletta di Pavimento:
- Spessore 12 cm con armatura strutturale.
Questa soluzione prefabbricata garantisce versatilità dimensionale e possibilità di personalizzazione in base alle esigenze di progetto.
